我第一次焊完整块 YCA2109 电子骰子以后，接上电源、按下按钮，7 颗 LED 一颗都没有亮。更值得警惕的是，继续通电大约 10 分钟后，两颗芯片摸上去已经明显发热，只是还没有到烫手的程度。
最后确认的根因范围并不在焊点或按钮，而是两颗插在 IC 座里的 DIP 芯片方向错误。我断电后把 NE555P 和 CD4017BE 同时换了一个方向，电路板便恢复点亮；后来完整测试时，电子骰子也能随机停在不同点数。

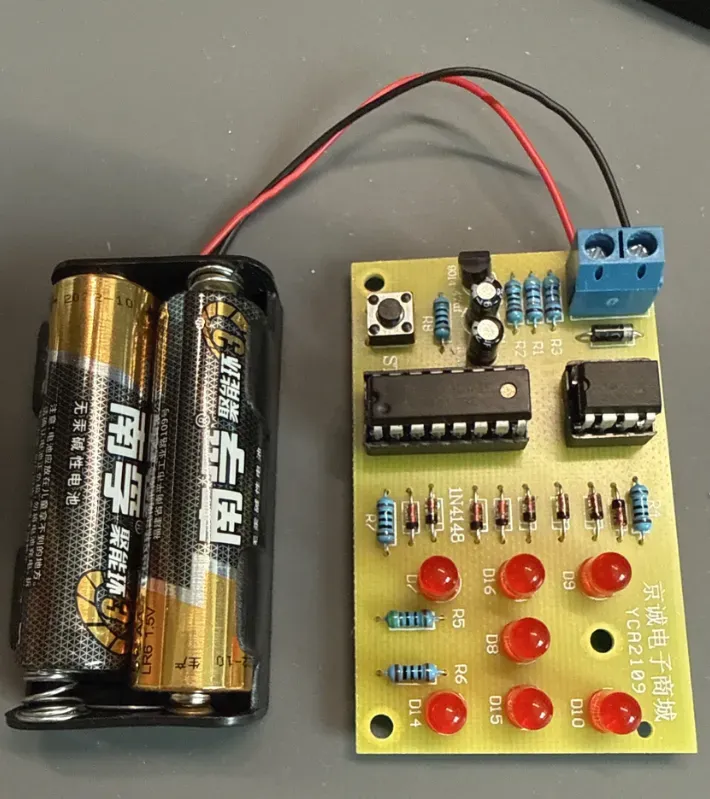

首次接电时的 YCA2109 电路板与两节 AA 电池，板上的 7 颗 LED 均未点亮。
第一轮排查：先确认电源到底送到了哪里
我一开始并不知道问题在电源、按钮、焊接，还是芯片，所以先从最容易测量的电源开始。
| 检查项目 | 实测现象 | 当时能说明什么 |
|---|---|---|
| 两节电池分别测量 | 每节约 1.5V | 电池没有表现为完全没电 |
| 电池盒脱离电路板后测量 | 约 3V | 电池盒空载输出正常 |
| 电池盒接上电路板后测量端子 | 2.232V | 电压接板后出现明显下降 |
| 按钮按下与不按 | 都在 2.2V 左右 | 低电压并不是只在按下按钮时出现 |
| 更换新电池 | 结果仍然一样 | 旧电池不是唯一候选原因 |
| 改用三节电池 | 板端仍只有约 2.4V | 继续加电池没有让板端电压恢复正常 |
这些读数没有直接告诉我哪一个元器件装错了，但电池盒空载约 3V、接板后只剩约 2.2V，再加上两颗芯片都在发热，已经说明不能继续靠反复按按钮碰运气。问题范围更像是在电路板或装配本身。
这里还有一个供电边界需要说明：TI 给出的 NE555 数据手册标注 NE555P 的推荐工作电压为 4.5V～16V；CD4017B 数据手册给出的推荐范围为 3V～18V。因此，两节 1.5V 电池的标称 3V 本来就低于 NE555P 的推荐下限。但这不能解释三节电池时板端仍降到约 2.4V，更不能把异常发热当成正常现象。
断电看焊点：照片能帮助观察，却不能替代测量
发现发热后，我先断开电源，再把电路板翻到背面检查。照片里能看到电源线和接线端子没有明显脱落，一些焊点的外形并不完全一致。

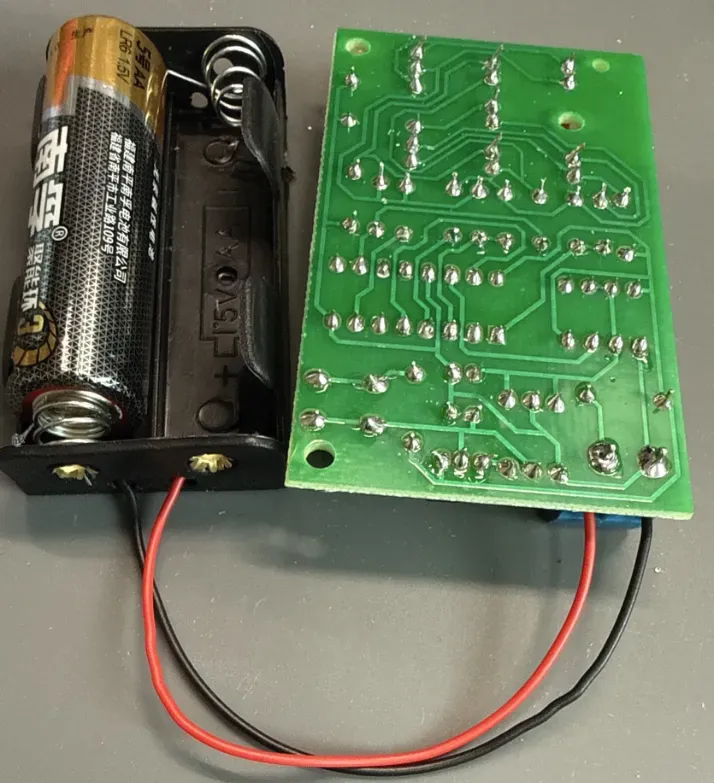

断电后拍摄的电路板背面，可见已经焊接并剪脚的通孔元器件焊点。
不过，仅凭这张照片不能认定某一个焊点就是虚焊或短路。焊点外观只能帮助缩小检查范围，电气连接是否正常还需要结合通断、电压和元器件方向继续判断。
用万用表排查时，我先踩了一个档位的坑
断电以后，我先测了电路板电源输入端的通断。红黑表笔交换方向后，仪表都显示 OL；把两支表笔直接碰在一起时，仪表能够蜂鸣。这说明表笔和通断档的基本功能正常，但电路输入端包含二极管等元器件，两个方向都是 OL 并不能证明整块板没有问题。
接着，我去测蓝色接线端子旁边那颗较大的轴向二极管。第一次得到的是“0.018F”和“OL”。后来拍下万用表才发现，旋钮停在电容档，屏幕显示的单位也是 nF。

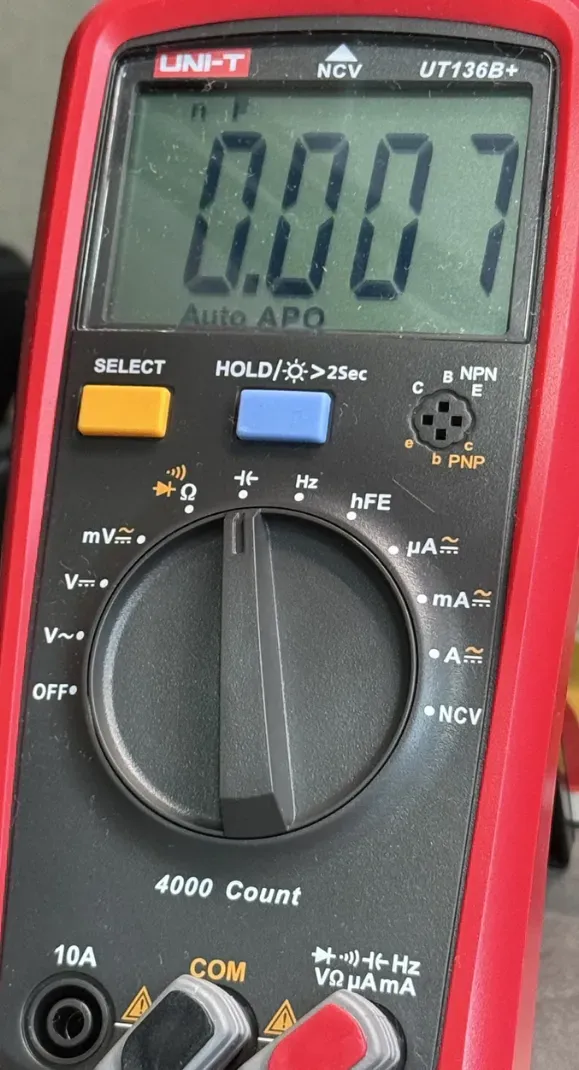

第一次检查输入二极管时，UT136B+ 实际处于电容测量模式，因此当时的读数不能作为二极管好坏的结论。
把档位切换到真正的二极管模式后，我重新交换表笔测量，得到一个方向约 0.569V、另一个方向 OL。

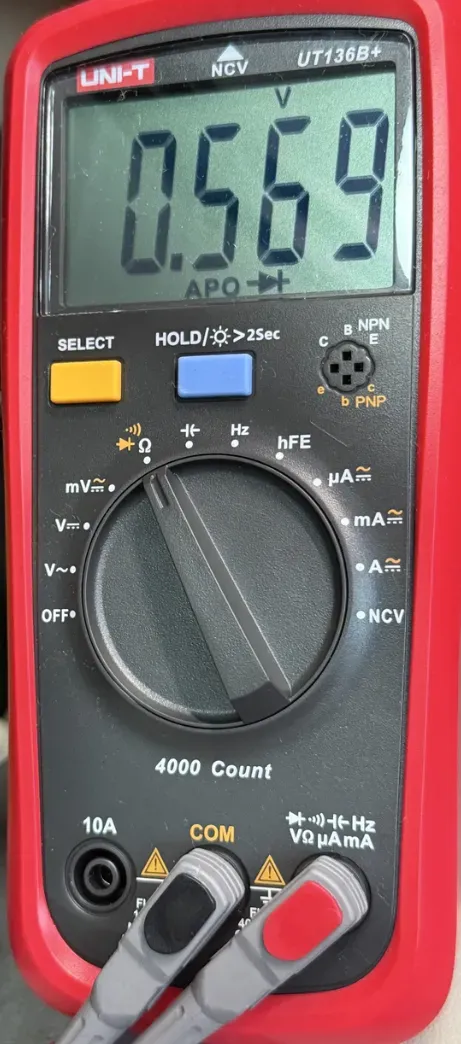

切换到二极管档后，万用表屏幕显示二极管符号和 0.569V；交换表笔后的另一方向为 OL。
这个结果表现出单向导通特征，让输入二极管短路或双向开路的可能性下降了一些。但它是在电路板上直接测得的，没有把二极管拆下来单独测试，所以我没有把它写成对器件状态的最终鉴定。
真正的转折：我一直在测电，却没确认芯片方向
排查进行到这里，AI建议我继续测量两颗芯片的引脚。我并没有真正执行这一步，因为“芯片引脚”这几个字先提醒了我另一件事：芯片有方向吗？我装的时候真的确认过吗？
我回到购买页面查看商品图片，发现图片中两颗芯片的半圆缺口方向和我的正好相反。原来我虽然让芯片缺口与 IC 座缺口保持了一致，却没有继续确认 IC 座、PCB 和芯片的 1 脚基准是否真的对应。

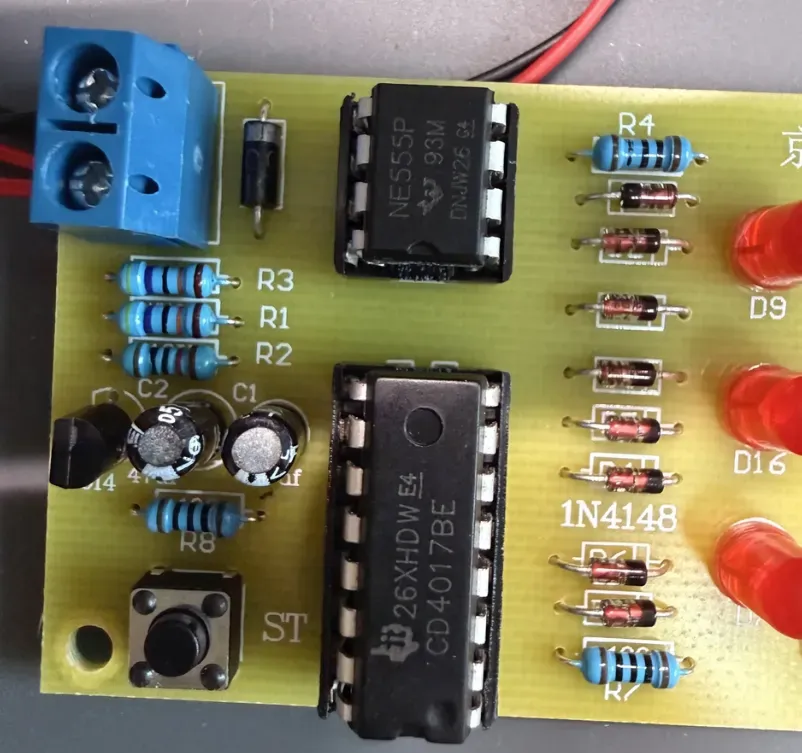

故障状态下的板面近照，可见 NE555P 与 CD4017BE 两颗芯片的型号，以及它们当时的半圆缺口方向。
DIP 芯片不是不分方向的电阻。以这块板上的两颗芯片为例，TI 数据手册中的顶视图显示：
-
NE555P 的 1 脚是 GND，8 脚是 VCC，其余引脚分别用于触发、输出、复位、阈值和放电等功能。
-
CD4017BE 对应的 CD4017B 引脚图中，16 脚是 VDD，8 脚是 VSS，其余引脚包含时钟、复位、时钟禁止和多个译码输出。
芯片旋转 180 度以后，每根引脚落到的电路位置都会改变。原本应该接电源、地或信号的脚会接到别的线路上，电路当然可能不工作，也可能出现异常发热。
更稳妥的安装方法不是背诵“缺口朝左”或“缺口朝按钮”。这些绝对方向只对某一块板的某个摆放角度有意义。真正需要核对的是芯片外壳上的缺口或圆点、数据手册里的顶视引脚编号，以及 PCB 上的 1 脚或方向标记。
两颗芯片换向后，电子骰子恢复了
我断电后把 NE555P 和 CD4017BE 两颗芯片同时取下，分别旋转 180 度，再重新插回 IC 座。重新接电以后，LED 终于亮了。

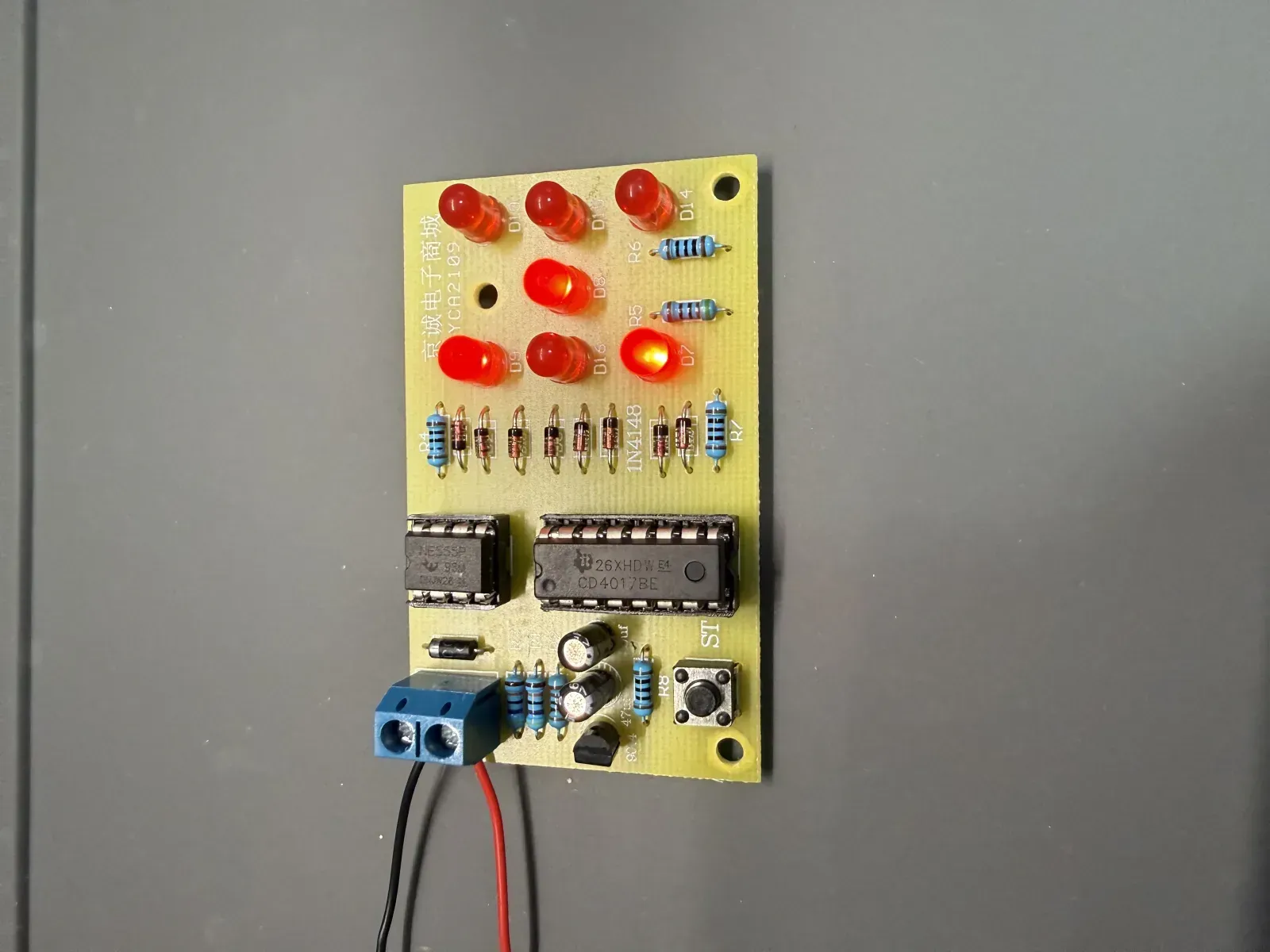

两颗芯片同时换向后，YCA2109 电路板上的红色 LED 成功点亮。
短时测试后断电等待约一分钟，两颗芯片都是冷的，之前明显发热的现象没有再次出现。后来我又完整测试了电子骰子：轻按按钮后，灯会运行并随机停在不同的点数。
如果重新装一次，我会先做这几项检查
-
先确认电源规格和正负极，未确认前不急着上电。
-
对需要区分方向的元器件逐个核对，包括电解电容、二极管、LED、三极管和芯片。
-
安装 DIP 芯片时，先找到缺口或圆点，再根据数据手册和 PCB 标记确认 1 脚，不只看 IC 座。
-
首次上电后先观察灯、声音、气味和温度；出现异常发热就立即断电。
-
使用万用表前先看旋钮位置、屏幕符号和单位，避免拿错误档位的读数继续推理。
-
排查时尽量一次只改变一个条件，并记录改变前后的结果。这样恢复以后，才更容易定位真正原因。
这次我最大的教训很简单：芯片的每个引脚都有自己的用途。安装时必须先分清方向，不能在自己还稀里糊涂的时候，就随便找一个方向接上。
对零基础来说，不认识所有元器件并不可怕。真正危险的是在没有确认方向和供电的情况下反复上电。先停下来，再按证据一步步缩小范围，比不断换电池、按按钮或者猜答案更可靠。
